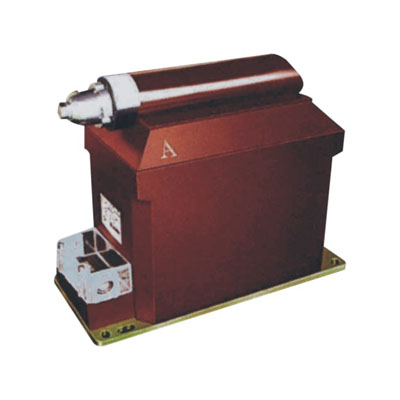

一、JDZX18-10R1電壓互感器概述

JDZX18-10R1電壓互感器為單相戶內用全封閉型環氧樹脂澆注產品，供額定頻率為50Hz或60Hz，設備最高電壓12kV及以下交流系統中做電壓、電能測量及繼電保護用。帶熔斷器保護，及剩余電壓繞組。

二、JDZX18-10R1型電壓互感器使用條件

1.海拔高度不超過3000米；
2.周圍環境溫度不高于+40C，不低于- 5度
3.周圍空氣的相對濕度不大于85%（ 20度 ；
4.滿足II 污穢等級；
5.安裝場所無腐蝕性的氣體
6.額定絕緣水平：JDZ10-6型7.2/32/60kV 、JDZ10-10型12/42/75kV

三、技術參數

額定電壓比（A）	額定二次輸出(VA)							極限輸出(KV)	額定絕緣水平(KV)
	0.2	0.5	1級	3級	0.2/0.2	0.5/0.5	6P
					0.2/0.5
	20	50	90	200	/	/	50	400	3.6/25/40
									7.2/32/60
									12/42/75
	/	/	/	/	15/15 15/20	30/30	50	200/200
