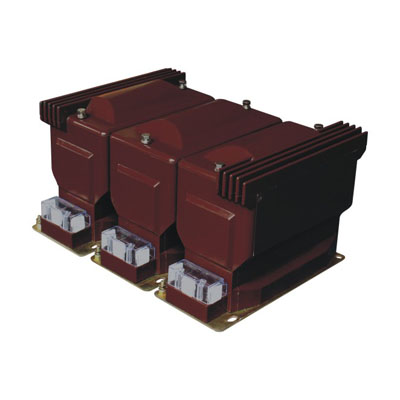

一、JDZX9-10、6G1型電壓互感器概述：

JDZX9-10本型電壓互感器為單相、戶內型產品，適用于額定頻率50Hz、額定電壓10kV及以下。中性點不直接接地的電力系統中作電壓測量、電能計量及繼電保護用。

二、結構簡介：

本型電壓互感器為全封閉、支柱式結構，采用環氧樹脂澆注成整體，一、二次繞組及鐵芯均澆注在環氧樹脂中，具有優良的絕緣性能和防潮能力，互感器不需要特別維護，只需定期清除表面即可。一次繞組為非全絕緣，故只能做感應耐壓試驗。體積小、質量輕，適宜于任何位置，任意方向安裝。二次出線端子處安裝有防盜接線盒，三個方向均有出線孔，可以不同方向引出二次接線，安全可靠。產品底部的安裝板上有接地螺栓及四個安裝孔。

三、產品若能符合下列條件即可使用：

1．工頻試驗電壓符合GB1207-97及GB311.1-97的要求；

2．空載損耗、空載電流及線圈的直流電阻符合出廠試驗報告；

四、技術參數表：
