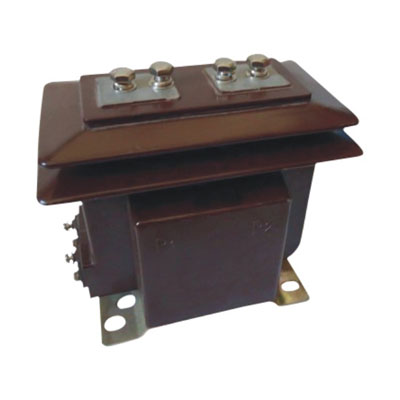

LZZBJ-10系列電流互感器
一、概述
本型電流互感器為環氧樹脂真空澆注支柱式結構,適用于額定頻率50HZ，額定電壓10KV及以下的電力線路及其設備作電流、電能測量和繼電保護用。
主要用于GZS-10（VD4、VSI）中置柜，XGN-10箱式
二、技術參數
產品符合標準GB1208-1997和IEC185之規定；
額定絕緣水平：12/42/75KV；
產品型號 | 額定電流比（A） | 級次組合 | 準確級及額定輸出（VA） | 一秒熱穩定電流（KA/1S） | 動穩定電流（KA） | |||
0.2S | 0.2 | 0.5 | 10P15 | |||||
LZZBJ-10 | 20/5 | 0.2S/10P15 | 10 | 10 | 15 | 15 | 1.8 | 4.5 |
30/5 | 2.7 | 6.75 | ||||||
40/5 | 3.6 | 9 | ||||||
50/5 | 4.5 | 11.25 | ||||||
75/5 | 6.75 | 16.9 | ||||||
100/5 | 9 | 22.5 | ||||||
150/5 | 13.5 | 33.75 | ||||||
200/5 | 18 | 45 | ||||||
300/5 | 22.5 | 56.25 | ||||||
400/5 | 30 | 75 | ||||||
600/5 | 30 | 75 | ||||||
800/5 | 40 | 100 | ||||||
1000/5 | 50 | 125 | ||||||
