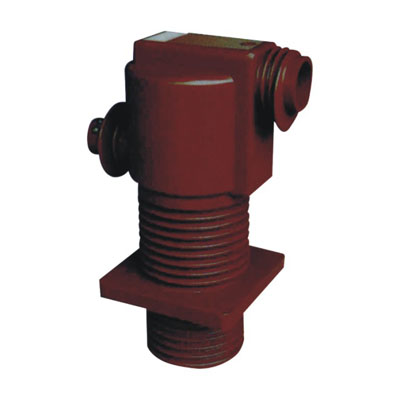

LDJ1-35H/300電流互感器為環氧樹脂澆注絕緣全封閉產品，適用于額定頻率50Hz或60Hz、額定電壓35kV及以下的電力系統中，作電能計量、電流測量和繼電保護用，本產品符合IEC60044-1及GB1208《電流互感器》標準。
LDJ1-35H/300電流互感器為全封閉環氧樹脂澆注結構，其一次繞組的P2端直接作為開關柜中的靜觸頭，并帶有觸頭盒。靜觸頭截面分80×10、100×10、φ45、φ70。
三、技術參數
1、額定絕緣水平：40.5/95/185kV
2、額定二次電流：5A、1A
3、額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表1和表2
4、LDJ6-35污穢等級：Ⅱ級
5、產品局部放電水平符合GB1208《電流互感器》要求。
額定一次電流(A) | 準確級組合 | 額定二次輸出(VA) | 4秒熱電流(KA) | 動穩定電流(KA) | |||||
0.2S 0.5S | 0.2 | 0.5 | 5P10 | 5P15 | 5P20 | ||||
500-300 | 0.2(S)/0.2(S) | 10 | 10 | 20 | 15 | 10 | 150lin | 375lin | |
400 | 20 | 54 | 120 | ||||||
500 | 0.2(S)/0.5(S) | 15 | 63 | 130 | |||||
600-800 | 0.5(S)/0.5(S) | 63 | 130 | ||||||
1000-1600 | 5P10/5P20 | 30 | 50 | 40 | 20 | 80 | 130 | ||
2000 | 5P15-5P15 | 30 | 100 | 160 | |||||
5-300 | 0.2(S)/0.5P | 10 | 10 | 20 | 30 | 15 | 15 | 150lin | 375lin |
400 | 15 | 40 | 54 | 120 | |||||
500 | 50 | 63 | 130 | ||||||
600-800 | 0.5(S)/5P | 30 | 30 | 30 | 63 | 130 | |||
1000-1600 | 30 | 50 | 80 | 130 | |||||
2000 | 100 | 160 | |||||||
