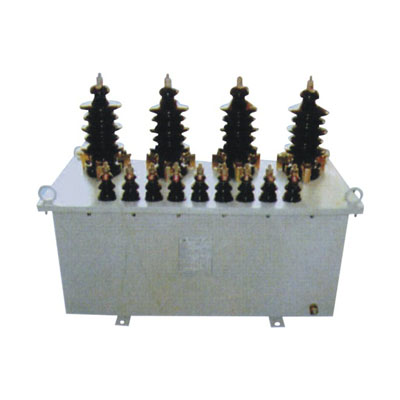

JSZWK-3、6、10型戶外抗諧振三相電壓互感器
聯系電話：18581858999 028-87690718
產品說明
1.產品符合標準GB1207-2006和IEC60044-2；
2.額定電壓：3KV、6KV、10KV；
3.額定頻率：50HZ或60HZ ；
4.負荷功率因數：cosΦ=0.8（滯后）；
5.額定電壓下勵磁時，承受1s外部短路無損傷。
1. 產品執行標準
GB1207-2006《電磁式電壓互感器》及IEC60044-2《電壓互感器》。
2. 使用條件
①環境條件：環境溫度戶內式在-5℃~+40℃之間；戶外式在-25℃~40℃之間，日平均氣溫不
超過30℃。相對濕度不大于85％。
②海拔高度不超過1000m。
③大氣中無嚴重污穢及侵蝕性、放射性及爆炸性氣體存在。
④不能安裝在有劇烈振動和撞擊的地方。
3. 注意事項
電壓互感器二次繞組不得短路，否則互感器將被燒毀。一次繞組的重復工頻耐壓試驗應在規定試電壓值的80％下進行。
4. 使用說明
電壓互感器接地保護用的繞組以往稱為“零序電壓線圈”，其準確級標注為3B 或6B，其中3、6表示誤差限值，B表示保護，GB1207-2006中規定：保護用電壓互感器的準確級是以該準確級在5％額定電壓到額定電壓因數相對的電壓范圍內最大允許電壓誤差的百分數標稱，其中標以字母P，保護用電壓互感器的標準準確級為3P和6P。
5 技術參數表
額定電壓比（V） | 準確級組合及額定輸出(VA) | 極限輸出(VA) | 額定絕緣水平(KV) |
0.2 | 0.5 | 0.2/0.5 | 0.5/0.5 | 6P |
|
| 60 | 120 | / | / | 100 | 1000 | 3.6/25/40 |
|
| 7.2/32/60 |
|
| 75 | 150 | 1500 | 12/42/75 |
|
| / | / | 50/80 | 90/90 | 1000 | 7.3/32/60 |
|
 | 75/120 | 120/120 | 1500 | 12/42/75 |
|
