JLSZV-10Y型預付費計量箱
聯系電話：18581858999 028-87690718
一、概述

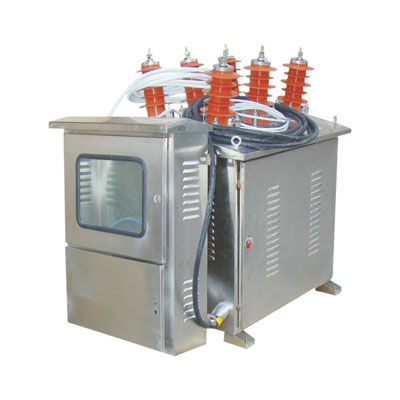

JLSZV-10Y預付費計量箱（以下簡稱計量箱）主要用于10kV配電線路中5000kVA以下的電力用戶或變電臺區，同控制器及計量表配合起到高壓計量、預付費控制等作用。其功能相當于10kV用戶分界。開關及高壓計量箱綜合功能。計量箱由計量開關本體和控制箱兩部分組成，本體與控制箱之間通過電纜連接。計量箱本體內配置高壓真空滅弧室、永磁操動機構、計量電壓互感器、計量電流互感器、機械分合閘機構。控制箱內預留了一塊三相多功能電度表、手機或IC卡預付費控制器的安裝位置。
二、使用環境條件
周圍空氣溫度：上限：＋40℃，下限：－30℃
海拔高度：≤1000m
地震：地震強度不超過8度
風壓：≤700Pa（相當于風速34m/s）
空氣污穢等級：Ⅲ級
覆冰厚度：≤10mm
安裝場所：無易燃、爆炸危險、化學腐蝕及劇烈震動的場所。
三、主要技術參數及功能特點
4.1 計量箱主要技術參數：
最高電壓 | 12kV |
負荷開關額定電流 | 400A |
額定接通電流 | 4000A |
極限分?jǐn)嚯娏?/span> | 5000A |
觸頭開距 | 5±0.5mm |
超程 | 1.5±0.3mm |
開關合閘時間 | ≤170ms |
開關分閘時間 | ≤150ms |
控制回路電壓 | AC220V |
電壓互感器 | 10000:100V（0.2級/20VA） |
電流互感器 | 5/5～300/5（0.2S/10VA） |
一次對二次及地耐壓試驗 | 35kV，1min |
二次及控制回路對地 | 2kV，1min |
機械壽命（萬次） | 100 |
4.2功能特點：
? 開關和計量箱一體化布置，體積小，安裝方便，綜合成本低，特別適用于用戶臺區的高壓預付電費控制。
? 真空永磁開關：結構簡單可靠，運動靈活，機械壽命長?需要的操作功小，更適合于電動遠程操作。
? 整體制作，箱門封死，防竊電。
? 進出線套管采用硅橡膠防護，環氧樹脂澆注制作。
