一、概述

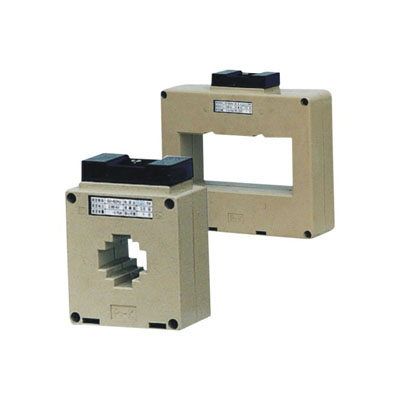

BH、BH、SDH型電流互感器為電力部、機械部GCS型低壓軸出式開關柜的電流互感器、專用于低壓GCS型低壓軸出式開關柜的配套元器件、主要用途:SDH測量用，SDL接地指示用，SDL1零序保護用。
本系列互感器的外殼為阻燃材料注盟而成、性能指標高、強度大、外形美觀。安裝方式有：直條板固定、彎板固定、垂懸盤固定三種，由戶內按需選用。
一次為5-10的小電流互感器，可提供帶一次線圈和不帶一次線圈兩種供用戶選用，本型感器體積小，重量輕，絕緣性優良。產品符合GB120B-2006（電流互感器）標準。
二、技術參數：
型號 | 額定電壓比（Ｖ） | 匯流排 | 穿心匝數 | |||
截面尺寸（ｍｍ） | 根數 | 精度等級 | 額定負荷（ＶＡ） | |||
SDH-02 | 15／１５－２０／５ | 0.2、0.5 | 5 | 10 | ||
３０／５－４００ | 5 | |||||
．５０／５ | 3 | |||||
．７５／５ | 2 | |||||
１００／５ | 2 | |||||
１５０／５－２００／５ | 30×5 | 1-2 | 1 | |||
SDH-01 | ３００／５－４００／５ | 40×5 | 1-2 | 0.2、0.5 | 5 | 1 |
SDH-1 | ４００／５－５００／５ | 50×5 | 1-3 | 0.2、0.5 | 5 | 1 |
SDH-2 | ５００／５－８００／５ | 60×10 | 1-2 | 0.2、0.5 | 10 | 1 |
SDH-3 | ８００／５－１０００／５ | 20×10 | 1 | 0.2、0.5 | 10 | 1 |
SDH-4 | １０００／５－１５００／５ | 100×10 | 1-3 | 0.2、0.5 | 15 | 1 |
SDH-5 | ２０００／５－５０００／５ | 120×10 | 1-5 | 0.2、0.5 | 20 | 1 |
SDH-0.66B | ５／５－１００／５ | 5 | 1 | |||
