一、LEZZBJ9-35(Q)系列電子式電流互感器概述:

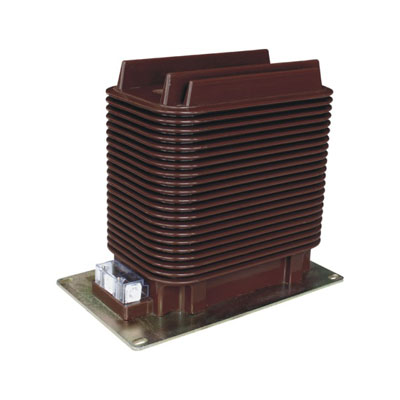

LEZZBJ9-35(Q)系列電子式電流互感器為環氧樹脂澆注絕緣全封閉支柱式結構。可用于35KV及以下高壓開關柜中。與電子式儀表、微機測量保護設備配套使用。測量范圍寬。可同時實現測量、控制、保護和數據傳輸?shù)榷喾N功能。二次采用空心線圈或低功率小一次電流成比例的小電壓信號。另外由于二次輸出為小電壓信號，二次開路時不會產生高電壓，提高了整個體統的穩定性和準確性。
二、技術參數:
產品性能符合GB/T20840.8-2007《電子式電流互感器》以及IEC60044-8：2002
額定絕緣水平：12/42/75KV
額定頻率：50HZ或60HZ.
環境溫度：-25℃--+40℃
環境污穢程度：II
此互感器為二次繞組可產生單繞組、雙繞組、三繞組
表1:常規技術參數 common technical parameters
1 | 額定二次輸出（測量級） | 1V、1.5V、2.5V、4V |
2 | 額定二次輸出（保護級） | 150mV、200mV(空心線圈) |
3 | 額定二次輸出（保護級） | 225mV、500mV(小鐵心線圈) |
4 | 額定輸出數字量（測量級） | 0×2D41 |
5 | 額定輸出數字量(保護級) | 0×01CF/0×00E7 |
6 | 測量級準確級 | 0.2S、0.2 |
7 | 保護級準確級 | 5TPE(空心線圈) |
8 | 保護級準確級 | 5P25(小鐵芯線圈) |
9 | 額定負荷 | 2KΩ、20KΩ、2MΩ |
10 | 暫定特性的額定對稱短路電流倍數 | 25 |
11 | 額定喚醒時間 | 100mS |
12 | 額定一次時間常數 | 0 |
表2：額定一次電流及動穩定電流Rated current and dynamic stable current at a time
額定一次電流 | 額定短時熱電流 | 額定動穩定電流 | |
kA | S | ||
20 | 4 | 1 | 10 |
30-40 | 4 | 2 | 10 |
50 | 1 2 | 1 | 30 |
75 | 1 6 | 1 | 40 |
100-150 | 25 | 1 | 63 |
200-300 | 31.5 | 1 | 80 |
400-600 | 31.5 | 2 | 80 |
800-1600 | 31.5 | 4 | |
2000-3150 | 130 | ||
