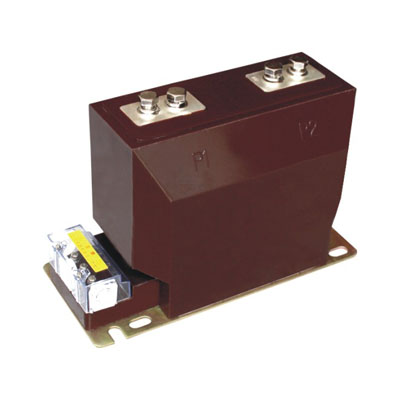

一、LEZZBJ9-10A1系列電子式電流互感器概述：
LEZZBJ9-10A1系列電子式電流互感器為環氧樹脂澆注絕緣全封閉式柱式結構，可用于10KV級以下高壓開關柜中，與電子式儀表、微機測量保護設備配套使用。測量范圍寬，可同時實現測量、控制、保護和數據傳輸?shù)榷喾N功能。二次采用空心線圈或低功率小鐵芯。能給電子式電能測量控制儀器以及微機保護裝置準確提供與一次電流成比例的小電壓信號。另外由于二次輸出為小電壓信號，二次開路時不會產生高電壓，提高了整個系統的穩定性和準確性。
二、技術參數
產品性能符合GB/T20840.8-2007《電子式電流互感器》以及IEC60044-8：2002
額定絕緣水平：12/42/75KV
額定頻率：50HZ或60HZ.
環境溫度：-25℃--+40℃
環境污穢程度：II
此互感器為二次繞組可產生單繞組、雙繞組、三繞組
三、常規技術參數表Regular technical parameters
表1:常規技術參數 common technical parameters
1 | 額定二次輸出（測量級） | 1V、1.5V、2.5V、4V |
2 | 額定二次輸出（保護級） | 150mV、200mV(空心線圈) |
3 | 額定二次輸出（保護級） | 225mV、500mV(小鐵心線圈) |
4 | 額定輸出數字量（測量級） | 0×2D41 |
5 | 額定輸出數字量(保護級) | 0×01CF/0×00E7 |
6 | 測量級準確級 | 0.2S、0.2 |
7 | 保護級準確級 | 5TPE(空心線圈) |
8 | 保護級準確級 | 5P25(小鐵芯線圈) |
9 | 額定負荷 | 2KΩ、20KΩ、2MΩ |
10 | 暫定特性的額定對稱短路電流倍數 | 25 |
11 | 額定喚醒時間 | 100mS |
12 | 額定一次時間常數 | 0 |
表2：額定一次電流及動穩定電流Rated current and dynamic stable current at a time
額定一次電流 | 額定短時熱電流 | 額定動穩定電流 |
30-150 | 150Ith | 375Ith |
200 | 24.5 | 45 |
300-400 | 31.5 | 80 |
500-600 | 45 | 112.5 |
800-1250 | 63 | 130 |
