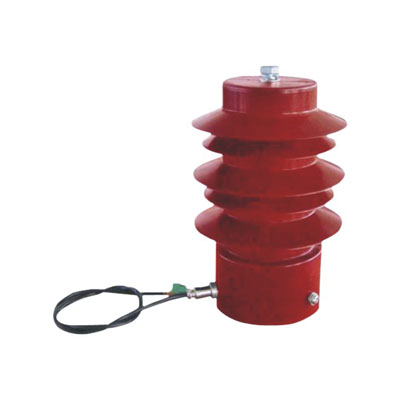

一、JEDZ-10系列電子式電壓互感器概述：

本型號適用于小于等于12KV中性點非有效接地的電力系統中，與電子式儀表、微機測量保護設備配套使用，同時實現測量、控制、保護、數據傳輸與帶電狀態數字化檢測等多種功能。由于采用特殊設計，不會產生鐵磁諧振，二次短路時互感器不會燒毀。另外還具有功能消耗低，體積小精度高和安全性高等優點。

二、技術參數：

產品性能符合GB/T20840.7-2007《電子式電流互感器》以及IEC60044-7：2002

額定絕緣水平：7.2/32/60KV

額定頻率：50HZ或60HZ.

環境溫度：-25℃--+40℃

環境污穢程度：II

三、常規技術參數表Regular technical parameters

1	設備最高電壓(High vollage of equipment)	7.2KV,12KV
2	額定一次電壓( Rated primary vollage)
3	額定二次電壓(Rated Secondary vollage)
4	額定輸出數字量(Rated output digital quantity )	0×2D41
5	測量級準確級(Accurately class for measured)	0.2級
6	保護級準確級(Accurately class for protection)	3P
7	額定負荷(rated burden)	0.001VA,0.01VA,0.1VA,0.5VA
8	額定喚醒時間(Ratedd wake up time)	0
